Grid网格布局

怡然

3183字约11分钟

2024-05-27

1.概述

将网页划分成一块块网格，可任意组合。
与flex布局类似，但是flex布局只支持固定轴线的布局，或者称为一维布局；grid布局可以把容器划分为行和列，形成单元格，相当于二维布局。

2.基本概念

2.1 container和item

采用grid布局的区域称为container，容器内采用grid定位的子元素称为item

<div class="container">
  <div><span>山</span></div>
  <div><span>河</span></div>
  <div><span>湖</span></div>
  <div><span>海</span></div>
</div>

上述代码中，最外层的<div>元素就是container，内层的四个<div>就是item

2.2 行和列

container内水平区域称为行（row），垂直区域称为列（column）

2.3 单元格

行和列的交叉区域形成单元格，称为单元格（cell）

2.4 网格线

划分网格的线
n行有n+1根水平网格线，n列有n+1根垂直网格线

3.container属性

3.1 display属性

.container {
  display:grid; // 指定该div使用网格布局，该情况下div为块级元素
}

.container {
  display:inline-grid; // 该情况下div为行内元素
}

注意，设为网格布局以后，容器子元素的float、display: inline-block、display: table-cell、vertical-align和column-*等设置都将失效。

3.2 grid-template-columns 属性，grid-template-rows 属性

grid-template-columns属性定义每一列的列宽，grid-template-rows属性定义每一行的行高。

.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
}

上述代码，指定了一个布局为3×3，9个单元格行高和列宽均为100px的网格布局区域

.container {
  display: grid;
  grid-template-columns: 33.33% 33.33% 33.33%;
  grid-template-rows: 33.33% 33.33% 33.33%;
}

上述代码表明，行高和列宽除了可以使用绝对单位，也可以使用百分比

3.2.1 repeat()

网格很多时，重复写同样的值非常麻烦。这时可以使用repeat()函数，简化重复的值。上面的代码用repeat()改写如下。

.container {
  display: grid;
  grid-template-columns: repeat(3, 33.33%);
  grid-template-rows: repeat(3, 33.33%);
}

repeat()内两个参数，第一个参数是重复的次数（上例是3），第二个参数是所要重复的值。
repeat()也可以用来重复某种模式，如下代码所示。 grid-template-columns: repeat(2, 100px 20px 80px);

该行代码表明，一共有六列的网格，宽度以100px，20px，80px为一组循环两次

3.2.2 auto-fill 关键字

当单元格的大小是固定的，但是容器的大小不确定时，如果希望每一行（或每一列）容纳尽可能多的单元格，这时可以使用auto-fill关键字表示自动填充,直到容器不能放置更多的列。

.container {
  display: grid;
  grid-template-columns: repeat(auto-fill, 100px);
}

3.2.3 auto-fit关键字

auto-fit和auto-fill的行为基本是相同的。只有当容器足够宽，可以在一行容纳所有单元格，并且单元格宽度不固定的时候，才会有行为差异：auto-fill会用空格子填满剩余宽度，auto-fit则会尽量扩大单元格的宽度。

3.2.4 fr关键字

该关键字表示比例关系，为fraction的缩写，如果两列的宽度分别为1fr和2fr，就表示后者是前者的两倍。如下：

.container {
  display: grid;
  grid-template-columns: 1fr 2fr;
}

fr可以与绝对长度的单位结合使用，如下代码表示，在容器内，第一列的宽度为150px，在容器剩余的宽度中，第二列的宽度为第三列宽度的一半

.container {
  display: grid;
  grid-template-columns:150px 1fr 2fr;
}

3.2.5 minmax()

minmax()函数产生一个长度范围，表示长度就在这个范围之中。它接受两个参数，分别为最小值和最大值。 grid-template-columns: 1fr 1fr minmax(100px, 1fr);

如上述代码中，minmax(100px, 1fr)表示列宽不小于100px，不大于1fr。

3.2.6 auto关键字

auto关键字表示由浏览器自己决定长度。 grid-template-columns: 100px auto 100px;

在上述代码中，第二列的宽度，基本上等于该列单元格的最大宽度，除非单元格内容设置了min-width，且这个值大于最大宽度。

3.2.7 网格线的名称

grid-template-columns属性和grid-template-rows属性里面，还可以使用方括号，指定每一根网格线的名字，方便以后的引用。

.container {
  display: grid;
  grid-template-columns: [c1] 100px [c2] 100px [c3] auto [c4];
  grid-template-rows: [r1] 100px [r2] 100px [r3] auto [r4];
}

网格布局允许同一根线有多个名字，比如[fifth-line row-5]

3.3 row-gap 属性，column-gap 属性，gap 属性

row-gap属性设置行与行的间隔（行间距），column-gap属性设置列与列的间隔（列间距）。

.container {
  row-gap: 20px;
  column-gap: 20px;
}

gap属性是column-gap和row-gap的合并简写形式，语法如下： gap: <row-gap> <column-gap>;

.container {
  gap: 20px 20px;
}

3.4 grid-template-areas 属性

网格布局允许指定"区域"（area），一个区域由单个或多个单元格组成。grid-template-areas属性用于定义区域。

.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas: 'a b c'
                       'd e f'
                       'g h i';
}

上面代码先划分出9个单元格，然后将其定名为a到i的九个区域，分别对应这九个单元格。

多个单元格合并成一个区域的写法如下：

.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas: "header header header"
                      "main main main"
                      "footer footer footer";
}

上面代码中，顶部是页眉区域header，底部是页脚区域footer，中间部分则为main

如果某些区域不需要利用，则使用"点"（.）表示。

grid-template-areas: 'a . c'
                     'd . f'
                     'g . i';

上面代码中，中间一列为点，表示没有用到该单元格，或者该单元格不属于任何区域。

注意，区域的命名会影响到网格线。每个区域的起始网格线，会自动命名为区域名-start，终止网格线自动命名为区域名-end。比如，区域名为header，则起始位置的水平网格线和垂直网格线叫做header-start，终止位置的水平网格线和垂直网格线叫做header-end。

3.5 grid-auto-flow 属性

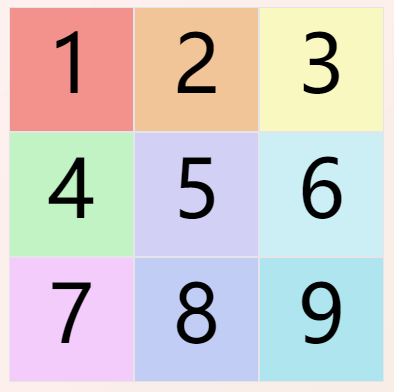

划分网格以后，容器的子元素会按照顺序，自动放置在每一个网格。默认的放置顺序是"先行后列"，即先填满第一行，再开始放入第二行

示例图片

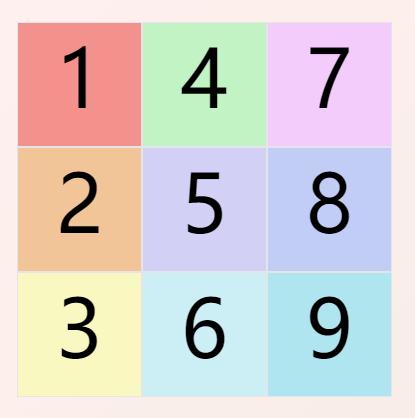

这个顺序由grid-auto-flow属性决定，默认值是row，即"先行后列"。也可以将它设成column，变成"先列后行"。

示例图片

grid-auto-flow还可以设成row dense和column dense，这两个值主要用于，某些项目指定位置以后，剩下的项目怎么自动放置。

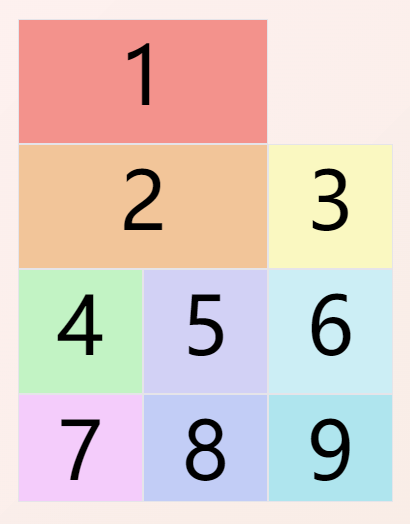

下面的例子让1号项目和2号项目各占据两个单元格，然后在默认的grid-auto-flow: row情况下，会产生下面这样的布局：

示例图片

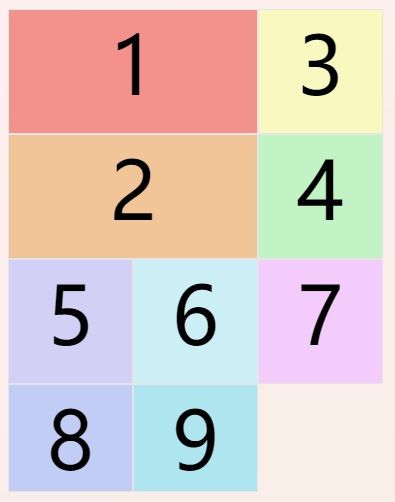

修改设置，设为row dense，表示"先行后列"，并且尽可能紧密填满，尽量不出现空格，会产生下面这样的布局：

示例图片

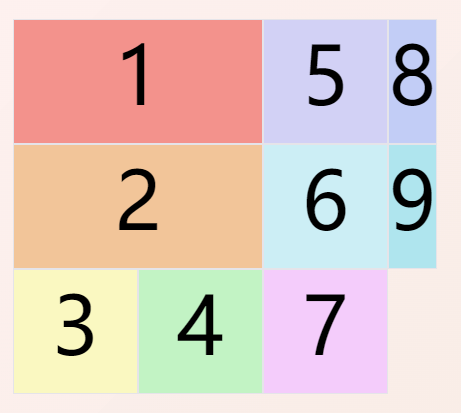

如果将设置改为column dense，表示"先列后行"，并且尽量填满空格，会产生下面这样的布局：

示例图片

3.6 justify-items 属性，align-items 属性，place-items 属性

justify-items属性设置单元格内容的水平位置（左中右），align-items属性设置单元格内容的垂直位置（上中下），两者可设置的值相同，如下所示。

.container {
  justify-items: start | end | center | stretch;
  align-items: start | end | center | stretch;
}

start：对齐单元格的起始边缘。
end：对齐单元格的结束边缘。
center：单元格内部居中。
stretch：拉伸，占满单元格的整个宽度（默认值）。

place-items属性是align-items属性和justify-items属性的合并简写形式。 place-items: <align-items> <justify-items>; 如：place-items: start end;

3.7 justify-content 属性，align-content 属性，place-content 属性

justify-content属性是整个内容区域在容器里面的水平位置（左中右），align-content属性是整个内容区域的垂直位置（上中下），两者可设置的值相同，如下所示。

.container {
  justify-content: start | end | center | stretch | space-around | space-between | space-evenly;
  align-content: start | end | center | stretch | space-around | space-between | space-evenly;
}

start - 对齐容器的起始边框。
end - 对齐容器的结束边框。
center - 容器内部居中。
stretch - 项目大小没有指定时，拉伸占据整个网格容器。
space-around - 每个项目两侧的间隔相等。所以，项目之间的间隔比项目与容器边框的间隔大一倍。
space-between - 项目与项目的间隔相等，项目与容器边框之间没有间隔。
space-evenly - 项目与项目的间隔相等，项目与容器边框之间也是同样长度的间隔。

place-content属性是align-content属性和justify-content属性的合并简写形式。 place-content: <align-content> <justify-content> 如：place-content: space-around space-evenly;

3.8 grid-auto-columns 属性，grid-auto-rows 属性

有时候，一些项目的指定位置，在现有网格的外部。比如网格只有3列，但是某一个项目指定在第5行。这时，浏览器会自动生成多余的网格，以便放置项目。
grid-auto-columns属性和grid-auto-rows属性用来设置浏览器自动创建的多余网格的列宽和行高。它们的写法与grid-template-columns和grid-template-rows完全相同。如果不指定这两个属性，浏览器完全根据单元格内容的大小，决定新增网格的列宽和行高。

 .container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-auto-rows: 50px;
}

示例图片

4.item属性

4.1 grid-column-start 属性，grid-column-end 属性，grid-row-start 属性，grid-row-end 属性

项目的位置是可以指定的，具体方法就是指定项目的四个边框，分别定位在哪根网格线。

grid-column-start属性：左边框所在的垂直网格线
grid-column-end属性：右边框所在的垂直网格线
grid-row-start属性：上边框所在的水平网格线
grid-row-end属性：下边框所在的水平网格线

.item-1 {
  grid-column-start: 1;
  grid-column-end: 3;
  grid-row-start: 2;
  grid-row-end: 4;
}

示例图片

这四个属性的值，除了指定为第几个网格线，还可以指定为网格线的名字。

.item-1 {
  grid-column-start: header-start;
  grid-column-end: header-end;
}

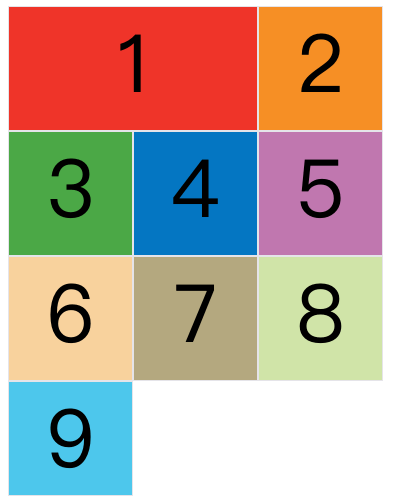

这四个属性的值还可以使用span关键字，表示"跨越"，即左右边框（上下边框）之间跨越多少个网格。

.item-1 {
  grid-column-start: span 2;
}

示例图片

4.2 grid-column 属性，grid-row 属性

grid-column属性是grid-column-start和grid-column-end的合并简写形式，grid-row属性是grid-row-start属性和grid-row-end的合并简写形式。

.item {
  grid-column: <start-line> / <end-line>;
  grid-row: <start-line> / <end-line>;
}

.item-1 {
  grid-column: 1 / 3;
  grid-row: 1 / 2;
}
/* 等同于 */
.item-1 {
  grid-column-start: 1;
  grid-column-end: 3;
  grid-row-start: 1;
  grid-row-end: 2;
}

这两个属性之中，也可以使用span关键字，表示跨越多少个网格。

.item-1 {
  background: #b03532;
  grid-column: 1 / 3;
  grid-row: 1 / 3;
}
/* 等同于 */
.item-1 {
  background: #b03532;
  grid-column: 1 / span 2;
  grid-row: 1 / span 2;
}

斜杠以及后面的部分可以省略，默认跨越一个网格。

.item-1 {
  grid-column: 1;
  grid-row: 1;
}

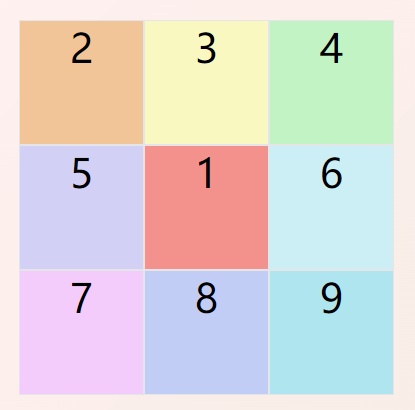

4.3 grid-area 属性

grid-area属性指定项目放在哪一个区域。

.item-1 {
  grid-area: e;
}

示例图片

grid-area属性还可用作grid-row-start、grid-column-start、grid-row-end、grid-column-end的合并简写形式，直接指定项目的位置。

.item {
  grid-area: <row-start> / <column-start> / <row-end> / <column-end>;
}

.item-1 {
  grid-area: 1 / 1 / 3 / 3;
}

4.4 justify-self 属性，align-self 属性，place-self 属性

justify-self属性设置单元格内容的水平位置（左中右），跟justify-items属性的用法完全一致，但只作用于单个项目。
align-self属性设置单元格内容的垂直位置（上中下），跟align-items属性的用法完全一致，也是只作用于单个项目。

.item {
  justify-self: start | end | center | stretch;
  align-self: start | end | center | stretch;
}

start：对齐单元格的起始边缘。
end：对齐单元格的结束边缘。
center：单元格内部居中。
stretch：拉伸，占满单元格的整个宽度（默认值）。

place-self属性是align-self属性和justify-self属性的合并简写形式。 place-self: <align-self> <justify-self>; 如：place-self: center center;

文档内容参考https://www.ruanyifeng.com/blog/2019/03/grid-layout-tutorial.html
